电磁干扰(EMI)这是我们生活的一部分。随着时间的流逝,有意和无意EMI大量的辐射源会对电路造成严重的损坏。这些辐射源的信号不一定会污染电路,但我们的目的是使低噪声系统远离这些危险。

我们可以想象,医生使用心电图诊断设备来准确诊断心脏。在知道这是一个高精度的测量设备后如何屏蔽电磁辐射,我们不会担心诊断结果中会出现令人讨厌的噪音。这是一种低频测量,电子设备不超过1MHz。但是,如果使用一个EMI设计糟糕的ECG设备如何屏蔽电磁辐射,而医生在检查过程中又用手机接电话,那么就有理由担心诊断结果。文章源自玩技e族-https://www.playezu.com/221108.html

霍达尔仪器文章源自玩技e族-https://www.playezu.com/221108.html

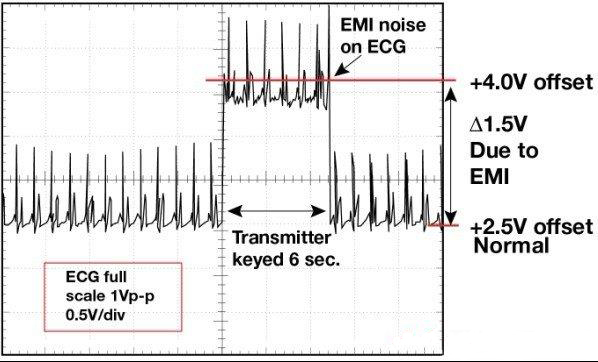

图1. 1.5英尺以外的发射器(F=470 MHz,P=0.5W)开启和关闭时ECG诊断设备的心脏检查结果文章源自玩技e族-https://www.playezu.com/221108.html

在图1中,系统的心脏输入信号约为0.25mVp-p。这个小信号需要60000V/V左右测量放大器增益。幸运的是,图1所示的情况并不意味着医疗用途ECG测量设备的实际性能。本测量实际上是在工程师的实验室中使用图2所示的电路板。文章源自玩技e族-https://www.playezu.com/221108.html

电磁屏蔽室屏蔽效能_如何屏蔽电磁辐射_屏蔽机柜0出现电磁告警文章源自玩技e族-https://www.playezu.com/221108.html

霍达尔仪器文章源自玩技e族-https://www.playezu.com/221108.html

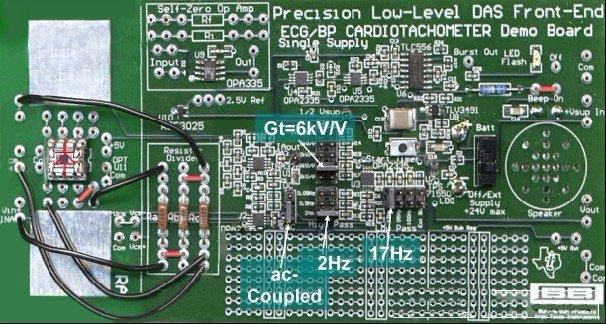

图2.精密型低电平 ESG 心率计电路板的正面图文章源自玩技e族-https://www.playezu.com/221108.html

不要陷入这种EMI陷阱。小心构建电路板,并使用一些阻力EMI它与模拟或数字电路的带宽无关。当应用程序电路附近有一个应用程序时EMI辐射源可能也可能不会对其产生影响。文章源自玩技e族-https://www.playezu.com/221108.html

当使用这个低频电路板时,手机的辐射噪声如何进入测量结果(见图1)?让我们回顾和研究整个过程EMI图。在EMI有三个因素起作用:辐射源、辐射信号传播的耦合通路和辐射受体。在这种情况下,辐射源是显而易见的。EMI信号源可以通过空气无线传输或通过PCB传导,且辐射源不明。文章源自玩技e族-https://www.playezu.com/221108.html

屏蔽机柜0出现电磁告警_电磁屏蔽室屏蔽效能_如何屏蔽电磁辐射文章源自玩技e族-https://www.playezu.com/221108.html

EMI(也称为射频干扰,RFI)受体通过直接传导或各种场传输被包围。这些场直接耦合到电路连接线和PCB在线路中,转换为传导型RFI。

在两个电荷之间形成一个力需要三个条件、磁和电磁场(辐射)。电场(伏特/距离)描述了两个物理点之间不均匀电荷分布形成的力。为了平衡电荷分布,电荷之间形成了一个力。

如何屏蔽电磁辐射_电磁屏蔽室屏蔽效能_屏蔽机柜0出现电磁告警

移动的电荷或电流形成磁场,对其周围的所有其他电荷施加力。这个场(或力)随着距离的增加而迅速减小。请注意,电场和磁场是相互关联的,一个变化,另一个变化。

最后,电子(或电荷)的加速度形成电磁场。这种电磁场是产EMI生的EMI最常见的传播原因。

有解决这个问题的办法吗?下次,我们将讨论并引起讨论一些辐射源的特点,并介绍一些小技巧,教你如何最小化这种辐射,敬请期待。
